Los requerimientos para poder fabricar el circuito impreso, son archivos gerber.

Estos pueden exportarse en diferentes formatos, 274X, 274D y ODB++, son los más habituales. En la actualidad todos los softwares de diseño tienen como opción exportar en formato gerber RS 274x.

Si el cliente lo solicita nuestra empresa puede exportar estos archivos, los cuales son necesarios para poder fabricar el PCB, ya que la maquinaria actual, solo permite utilizar formatos digitales, reduciendo así la oportunidad de error humano y los tiempos en la carga de datos.

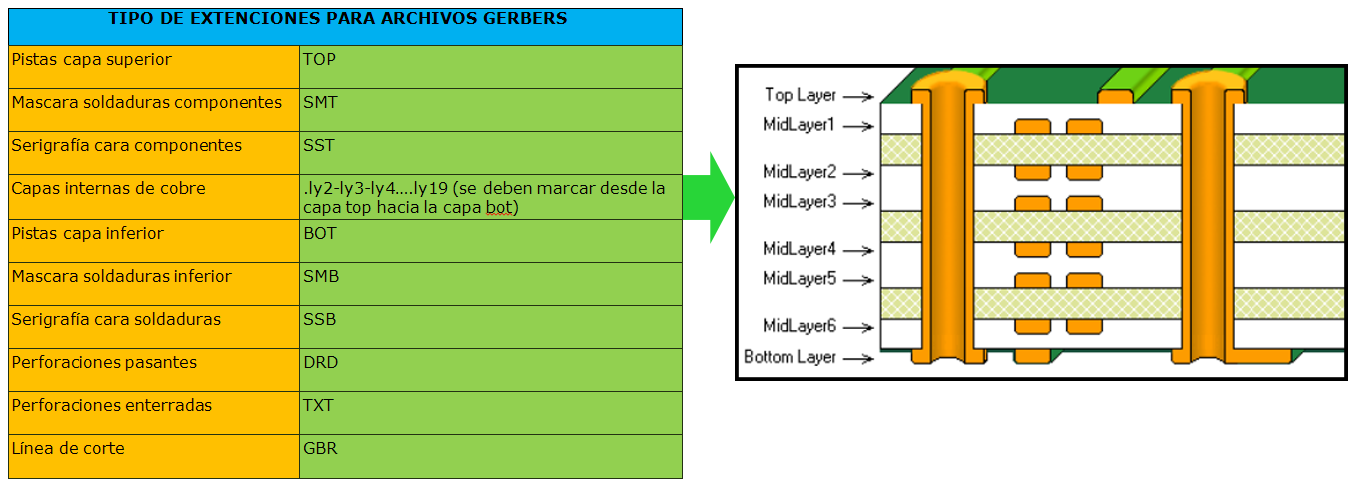

Es necesario un archivo por cada capa. Ha de tenerse en cuenta una capa extra con el contorno exacto del circuito y mecanizados internos si los tuviera. Es aconsejable incluir las capas de pasta o  smd, si las tuviera, Si es el caso  de necesitar   panelizar los pcb, antes de  iniciar la fabricación, se enviaran imágenes en pdf o el formato que requiera el cliente, para autorización. El formato estándar de taladrado es el .drd, en el caso de existir taladros no metalizados, vías enteradas o vías ciegas, es aconsejable incluirlos en un segundo archivo de taladrado. Se ha de incluir también un archivo tipo “.txt”, que contenga la siguiente información: Lista de todos los archivos y breve descripción. Lista de los aspectos de fabricación que no se incluyen en los gerber, como micrajes, material y espesor del circuito, construcción de capas, color de antisolder, color de mascara de componentes, etc.. Lista de los aspectos “especiales” del circuito, cotas críticas, fresados metalizados, etc.,
